一、 概述

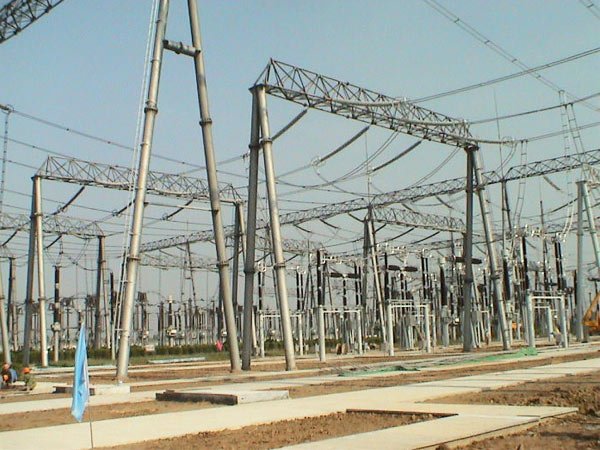

　　變電架構是變電所、變電站等室外導線、設備的主要支持結構 的統稱。它是根據變電所的電壓等級、規模、設備布置、施工運行條件以及當?shù)氐臍夂驐l件來確定的。根據電氣的性質，不同的電壓等級，要求導線之間、導線對地、導線對構筑物要求保持一定的距離，因此變電架構特點是柱高而斷面細小，屬于大柔度結構。
　　二、 架構分類  就工藝布置型式分類，架構有中型布置、半高型布置、高型布置。半高型布置、高型布置多用于電壓等級高的變電所。目前，電氣化鐵路牽引變電所均為中型布置。  就其用途分類，架構分進線架、母線架、中央門型架、轉角架、變壓器組合架等，單桿設備支架等。  就架構的外形分類，架構常用的形式有AH型進出線架構、A?型帶避雷線支架進出線架構、A?型架構、A?型架構、?型架構、轉角架構、大字形架構、帶拉線進出線架構等。  就架構受力情況分類，架構有：中間架構、終端架構，打拉線架構。就架構采用的材質分類，一般有：現場預制鋼筋混凝土架構、鋼筋混凝土柱鋼梁架構、鋼架構、鋼管混凝土復合架構。
